安徽風之范通風設備有限公司

不銹鋼風管加工工藝全解析

信息來源:www.dehuili.com   2025-04-16 16:48:41

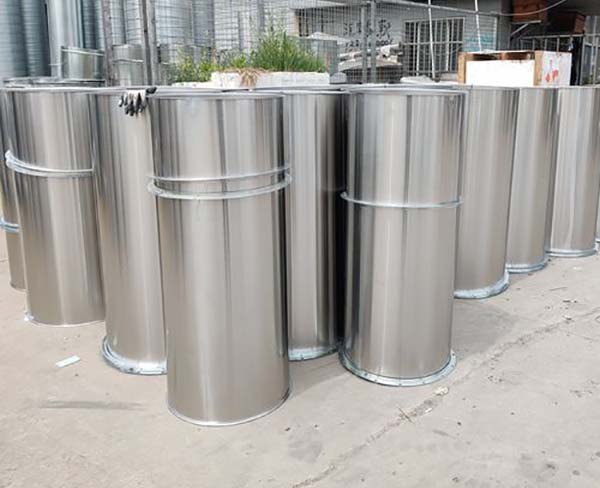

不銹鋼風管因其耐腐蝕、強度高、壽命長等優點,廣泛應用于食品、醫藥、化工、電子等行業。其加工工藝涉及多道工序,需嚴格把控質量。以下是完整的不銹鋼風管加工工藝流程及關鍵要點解析:


一、加工前準備

  1. 材料選擇

    • 材質:常用304、316L不銹鋼(316L適用于高腐蝕環境)。

    • 厚度:根據風管尺寸和壓力要求選擇(通常0.5~3mm)。

    • 表面處理:2B(光面)、BA(亮面)或噴砂處理,需符合衛生或防腐蝕要求。

  2. 圖紙與技術交底

    • 確認風管尺寸、連接方式(法蘭、插條、焊接等)、支吊架位置。

    • 標注特殊要求(如內壁拋光、密封等級)。


二、主要加工工藝流程

1. 下料切割

  • 設備:激光切割機、等離子切割機或數控剪板機。

  • 要點

    • 切割后去除毛刺(避免劃傷或焊接缺陷)。

    • 預留焊接收縮量(約0.5~1mm/m)。

2. 折彎成型

  • 設備:數控折彎機、卷板機(圓形風管)。

  • 要點

    • 折彎半徑≥板厚(避免開裂)。

    • 圓管橢圓度誤差≤3‰。

3. 焊接工藝

  • 焊接方法

    • 氬弧焊(TIG):用于薄板(0.5~3mm),焊縫美觀,無飛濺。

    • 等離子焊:厚板焊接。

  • 質量控制

    • 焊前清理油污、氧化層(丙酮擦拭)。

    • 焊縫無氣孔、夾渣,內壁需平整(食品級需內焊道拋光)。

    • 變形控制:分段焊接、使用夾具或反變形工藝。

4. 法蘭連接

  • 法蘭類型:角鋼法蘭、共板法蘭(薄板)、不銹鋼法蘭。

  • 安裝要點

    • 法蘭平面度≤1mm,螺栓孔距誤差±1mm。

    • 密封墊采用耐腐蝕材質(EPDM、硅膠)。

5. 加固與支撐

  • 加固方式

    • 角鋼外加固(高壓風管)。

    • 壓筋加固(低壓風管,間距≤300mm)。

  • 支吊架間距:水平管≤3m,垂直管≤4m(根據規范調整)。

6. 表面處理

  • 拋光:內壁Ra≤0.8μm(食品/醫藥行業)。

  • 酸洗鈍化:去除焊斑,形成氧化鉻保護膜。

  • 噴標:標注管徑、介質流向。


三、關鍵質量控制點

  1. 尺寸精度:對角線誤差≤3mm/m,長度誤差±2mm。

  2. 密封性測試

    • 漏光檢測(低壓):無可見光斑。

    • 漏風量測試(中高壓):按規范(如≤2%)。

  3. 清潔度:內壁無油污、焊渣(需白手套擦拭檢驗)。


四、常見問題與解決方案

問題 原因 解決措施
焊縫氧化發黑 保護氣體不足 調整氬氣流量(8~12L/min)
風管變形 焊接熱輸入過大 分段焊、夾具固定
法蘭密封不嚴 墊片老化或螺栓松動 更換墊片,均勻擰緊螺栓

五、行業標準參考

  • GB 50243-2016《通風與空調工程施工質量驗收規范》

  • JGJ/T 141-2017《通風管道技術規程》

  • ISO 13351(國際風管尺寸標準)


六、選型建議

  • 食品廠:304不銹鋼+內鏡面拋光(Ra≤0.4μm)。

  • 實驗室排風:316L不銹鋼+防靜電處理。

  • 高溫環境:增加隔熱層(如硅酸鋁纖維)。

通過嚴格遵循工藝規范和針對性選材,可確保不銹鋼風管的耐久性與安全性。實際加工中需結合項目需求靈活調整,并注重焊工技能培訓與設備維護。
